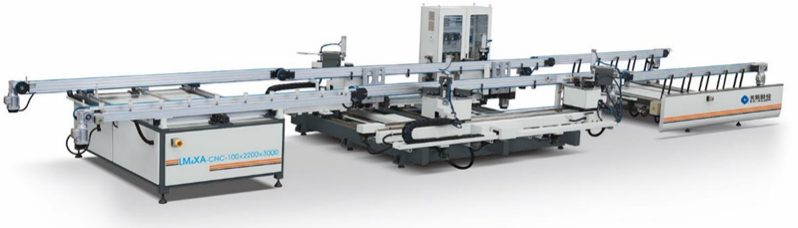

數控四頭組角生產線
LM4XA-100×2200×3000
設備特點
☆?適用于鋁門窗四個角同步高效的組角加工；
☆?采用平穩快速的流水線作業模式，可自動傳輸窗體進行連續組角加工；
☆?創新的上壓緊及水平輔助裝置可靠的約束型材，防止窗體組角時扭曲錯位，保證組角精度；
☆?隱藏升降式定位塊，既滿足對型材進行可靠的定位，又方便窗體的進出；
☆?創新的外定位設計，可滿足框料、扇料等多種型材的組角加工；
☆?通過伺服系統的力矩監控功能，實現四角自動預緊，確保了組角精度；
☆?采用施耐德控制系統，保證設備運行穩定可靠；
☆?移動部分均采用高精度直線導軌副和滾珠絲杠副，運行平穩，保證組角精度；
☆?根據型材定制的一體式組角刀，整體調換節省時間，加工效率更高；
☆?配置條碼打印機，自動打印組角窗體的條碼；
☆?配置工業控制計算機，安裝自主研發的控制軟件，可實現組角數據的多種形式自動導入；
☆?擁有組角生產線、組角機頭、同步升級裝置三項發明專利。
技術參數
☆?輸入電壓 ：380V 50Hz
☆?工作氣壓：0.6～0.8MPa ???????
☆?最大組框范圍：2200×3000mm
☆?最小組框范圍：700×450mm
☆?額定油壓：15MPa ???????
☆?成型窗對角線長度尺寸誤差：≤1mm
☆?對接縫隙精度：≤0.15mm
☆?外形尺寸：12000×4000×1300mm
☆?重量：約4000kg
