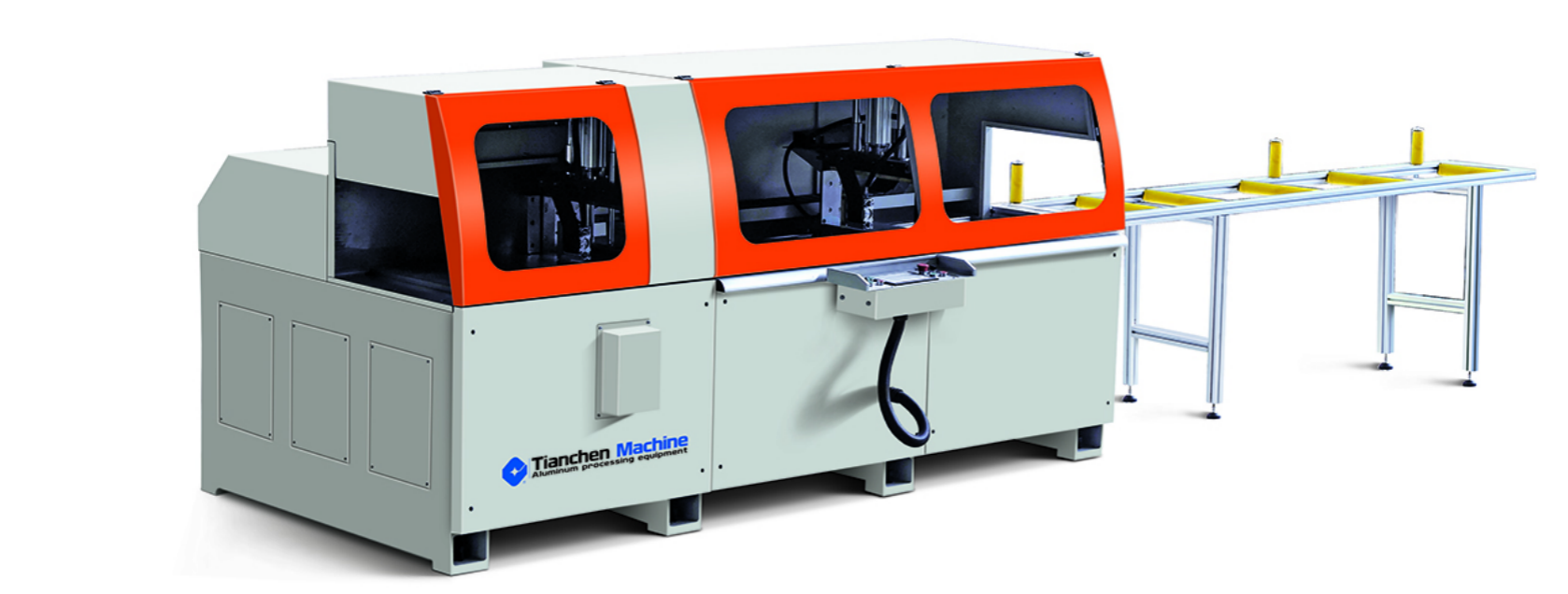

1、設備特點:
☆該機主要用于鋁門窗角碼型材的批量切割及大截面工業鋁型材的90度鋸切加工；
☆刀具使用硬質合金齒鋸片，電機功率大，切削速度高、生產率高、加工精度高；
☆該機操作簡單，性能可靠，技術先進，易于維護保養；
☆采用西門子伺服電機與滾珠絲杠連接，定位更加準確，自動化程度高；
☆采用西門子觸摸屏，操作簡便直觀。
2、主要規格及技術參數：
☆ 工作氣壓：0.6～0.8MPa? ? ? ? ? ? ? ? ?☆ 工作電壓：380v? 50Hz
☆ 鋸片尺寸：φ600×φ30×4.8? Z=144? ? ?☆ 耗氣量200L/min
☆ 自動送料長度：5～1400mm? ? ? ? ? ? ? ?☆ 鋸切寬度×高度：360×160 mm?
☆ 鋸切尺寸精度：±0.1㎜? ? ? ? ? ? ? ? ☆ 切割型面平面度：≤0.10 mm
☆ 切割型面垂直度;0.1mm? ? ? ? ? ? ? ? ? ☆ 切割型面粗糙度：Ra12.5μｍ
☆ 電機功率：5.5kw? ? ? ? ? ? ? ? ? ? ? ?☆ 電機轉速：1440r/min?
☆ 鋸片進給速度：0～3m/min? ??
☆ 外形尺寸:5100 mm×1800mm×1900mm (長×寬×高)?
☆ 重? ? 量：2500Kg
3、主要元器件配置：
☆ 數控系統：西門子? ? ? ? ? ? ? ? ? ? ☆ 氣動元件：日本SMC
☆ 直線導軌：臺灣PMI/HIWIN/ABBA? ? ? ?☆ 滾珠絲杠：臺灣PMI/HIWIN/ABBA
☆ 低壓電器：西門子
